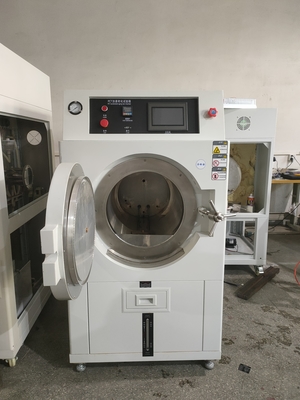

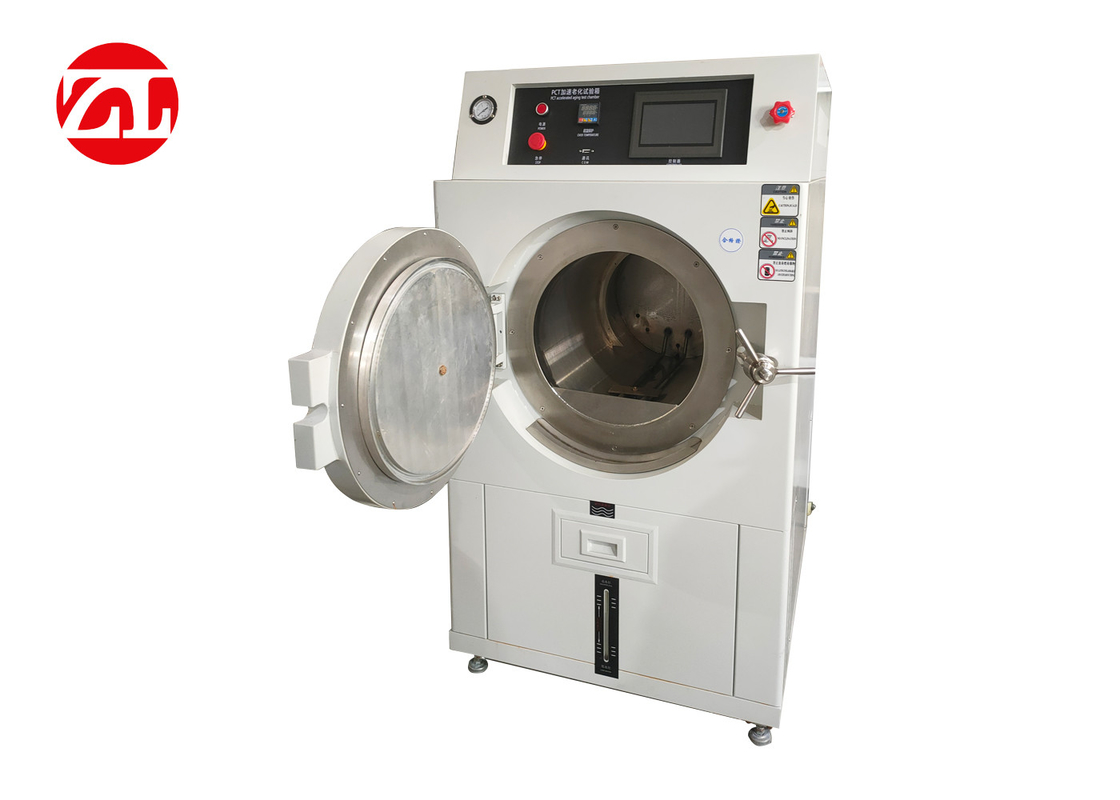

Câmara acelerada de alta pressão do teste de envelhecimento do PCT

Câmara acelerada de alta pressão do teste de envelhecimento do PCT

O dispositivo de alta pressão do teste de vida acelerada é chamado igualmente o verificador de envelhecimento acelerado de alta pressão e o verificador de envelhecimento acelerado de alta pressão saturado. É amplamente utilizado nos testes do desempenho de selagem da defesa, o espaço aéreo, peças automotivos, peças eletrônicas, plásticos, resinas, indústrias do ímã, placas de circuito farmacêuticas, placas de circuito multilayer, IC, LCD, ímãs, iluminação, produtos da iluminação e outros produtos, relativos ao teste de vida acelerada do produto são usados na seção do projeto do produto para expor rapidamente os defeitos e as fraquezas do produto. Teste a resistência de desgaste e a tensão do ar de seus produtos.

Padrão da adaptação: GB/T 29309-2012 IEC62108

1. Características do produto:

1.1. A estrutura do duplo-circuito da válvula de solenoide de alta temperatura importada é adotada, que reduz o uso

taxa de falhas na maior medida do possível.

1.2. Sala separada da geração do vapor evitar o impacto direto do vapor no produto, de modo a para não causar parcial

dano ao produto.

1.3. A estrutura da trabalho-economia da fechadura da porta resolve os defeitos do travamento difícil do punho do disco de

o produto da primeira geração.

ar 1.4.Cold antes do teste; o projeto do esvaziamento durante o teste (o ar no tambor do teste é descarregado)

melhora a estabilidade e a reprodutibilidade da pressão.

1.5. tempo da operação da experiência do Ultra-longo-termo, funcionamento a longo prazo da máquina da experiência por 400 horas.

1.6. Proteção do nível de água, através do sensor nivelado de água na sala de teste detectar e proteger.

1. 7. o projeto pressão-resistente do tanque, o tanque pode suportar a pressão (140℃) 2.65kg, que encontra a água

teste de pressão 6kg.

1.8. Dispositivo de proteção de duas fases da segurança da pressão, adotando o controlador combinado de duas fases e mecânico

dispositivo de proteção da pressão.

1.9. Tecla da proteção da segurança, tecla automática de duas fases do dispositivo de segurança da emergência.

2. Desempenho

2.1. Pressão de funcionamento: 1.2~2.89kg (que inclui 1atm)

2.2. Escala de tempo: 000 horas ~ 9999 horas

2.3. Tempo da pressurização: 0,00 quilogramas ~ 1,04 quilogramas/cm2 aproximadamente 45 minutos

2.4. o compressor do PMl-ar, o equipamento funcionará quando é energizado, e fornece a fonte de ar para o equipamento;

parte tripla da fonte 2.5.FRL1-Air, filtrando e descomprimindo a fonte de ar;

Válvula de entrada 2.6.SV1-, trabalhando quando o desvio da pressão (medir-ajuste) for mais baixo do que o valor ajustado

(como -1KPa);

a válvula 2.7.SV2-Exhaust, funciona quando o desvio da pressão (medir-grupo) é mais alto do que o valor ajustado

(como -1KPa);

2.8.SV3-Exhaust a válvula, tipo normalmente aberto, funcionar quando o equipamento está correndo (fechado), e parar quando

o relé da pressão é ativado

Pare de trabalhar (aberto), usado para proteger a amostra do teste;

2.9.TV1, válvula de controle de TV2-flow, ajustam manualmente o fluxo da entrada e da exaustão;

transmissor 2.10.PS1-pressure, medindo a pressão absoluta na caixa;

relé 2.11.BP1-pressure, que detecta a pressão na caixa (pressão absoluta ou pressão de calibre), e atos

quando for mais alto do que o valor ajustado;

calibre de pressão 2.12.PG1-pointer, medindo a pressão de calibre na caixa, para a referência;

2.13.RV1-Safety a válvula, tipo normalmente fechado, abre quando a pressão na caixa é demasiado alta, usado para proteger

segurança do equipamento;

válvula 2.14.HV1-hand, usada para a exaustão manual.

Diagrama de sistema da pressão

3. Material da câmara do teste:

3,0 variação da temperatura: RT-132℃

3,1 tamanho da caixa do teste: ∮350 milímetro x L500 milímetro), caixa redonda do teste

3,2 dimensões totais: 1150x 960 x 1700 milímetros (W * D * H) vertical

3,3 material interno do tambor: material de placa de aço inoxidável (SUS# 304 5 milímetros)

3,4 material exterior do tambor: pintura fria da placa

3,5 material de isolação: lãs de rocha e isolação rígida da espuma de poliuretano

3,6 tubo do aquecimento do gerador de vapor: o calor finned tubulação-deu forma ao calefator elétrico sem emenda de tubo de aço (chapeamento da platina na superfície, anticorrosiva)

3,7 sistema de controlo:

a. Use o microcomputador Japonês-feito de RKC para controlar a temperatura do vapor saturado (que usa o sensor de temperatura da platina PT-100).

b. O controlador do tempo adota a exposição de diodo emissor de luz.

c. Use o ponteiro para indicar o calibre de pressão.

3,8 estrutura mecânica:

a. Caixa interna redonda, estrutura de caixa interna do teste redondo de aço inoxidável, na linha dos padrões do recipiente da segurança industrial.

b. O projeto de embalagem patenteado faz a porta e a caixa integradas mais proximamente, que é completamente diferente do tipo tradicional da extrusão, que pode estender a vida de embalagem.

c. Proteção automática da segurança do modo do LIMITE do ponto crítico, razão anormal e exposição do indicador da falha.

3,9 proteção de segurança:

a. A válvula de solenoide selada resistente de alta temperatura importada adota a estrutura de laço dobro para não assegurar nenhum escapamento da pressão.

b. A máquina inteira é equipada com a proteção de sobrepressão, proteção de temperatura excessiva, relevo de pressão da um-chave, dispositivos de proteção múltiplos manuais da segurança do relevo de pressão, para assegurar na maior medida do possível o uso e a segurança do usuário.

c. O dispositivo da fechadura da porta da pressão traseira, a porta da câmara do teste não pode ser aberto quando há uma pressão dentro da câmara do teste.

4. Outros acessórios acessórios

4,1 1 grupo de cremalheiras de teste

4,2 bandeja de amostra

5. Sistema da fonte de alimentação:

5,1 a flutuação da fonte de alimentação do sistema não excederá ±10

5,2 fonte de alimentação: 220V monofásico 20A 50/60Hz

6. Ambiente & facilidades:

6,1 temperatura permissível 5℃~30℃ do ambiente de trabalho

6,2 água experimental: água ou água destilada pura
