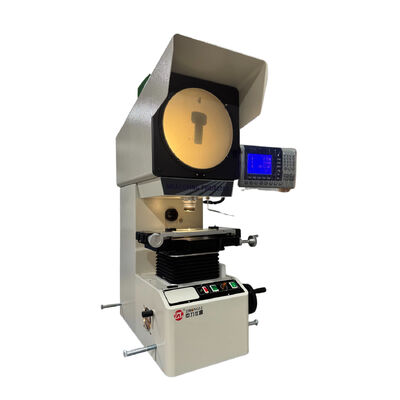

Projetor de detecção de impacto, amostra u/v, perfil de entalhe, projetor de medição de amostra, projetor vertical

Projetor de Detecção de Impacto de Espécime U/V Perfil de Entalhe Projetor de Medição de Espécime Projetor Projetor Vertical

>>>Apêndice 1: Acessórios do Instrumento

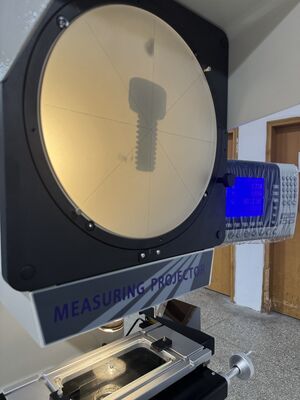

A. Tela de Projeção:

1. Tamanho da tela de projeção (mm): Φ312, faixa utilizável maior que Φ300, utilizando tecnologia de litografia japonesa, gravada com linhas de grade.

2. Faixa de rotação da tela de projeção: 0-360º

3. Resolução da exibição digital do ângulo de rotação: 1′ ou 0,01º, utilizando codificador rotativo japonês.

B. Lente Objetiva:

C. Sistema de Medição de Distância:

O medidor de exibição digital multifuncional DP-300C utiliza materiais japoneses e apresenta uma exibição totalmente em chinês. Ele pode realizar amostragem multiponto, rotação de coordenadas, medições de ponto, linha, círculo, distância e ângulo.

D. Iluminação do Instrumento:

A iluminação transmitida e refletida utiliza lâmpadas halógenas Osram alemãs importadas de 24V, 150W.

E. Método de Resfriamento:

Resfriamento a ar forçado (3 ventiladores axiais)

F. Fonte de Alimentação do Instrumento:

110V/220V (AC) 50/60Hz, potência total 400W

G. Dimensões do Instrumento:

Comprimento * Largura * Altura (mm): 788 * 524 * 1152

H. Mesa X, Y:

Feita de fundição de ferro dúctil e usinada com precisão, com tratamento especial de estabilização para melhorar significativamente a precisão e a estabilidade da medição.

I. Método de Transmissão:

Adota transmissão de haste óptica sem dentes japonesa.
