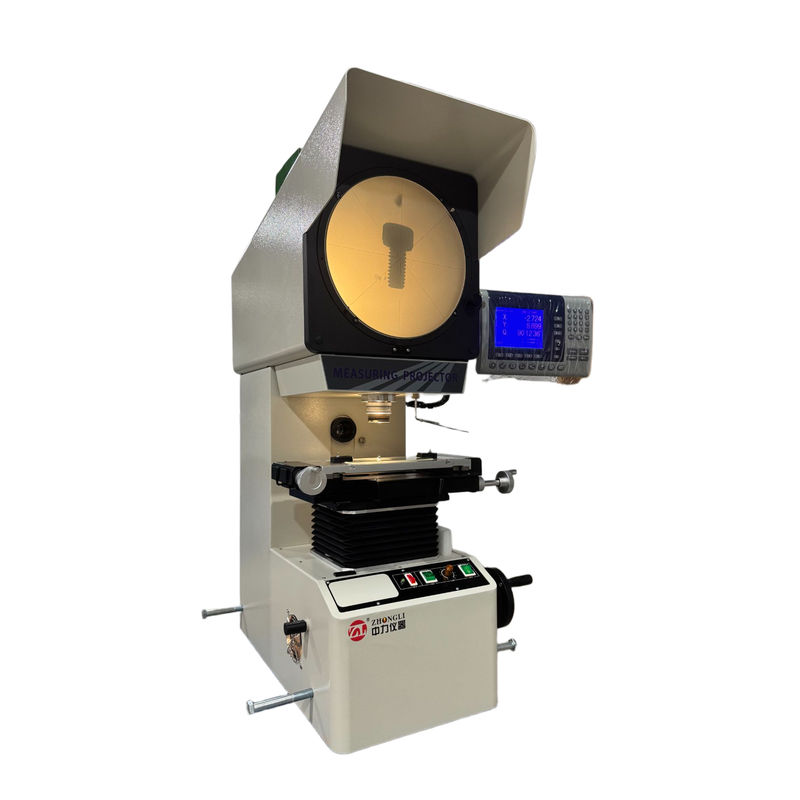

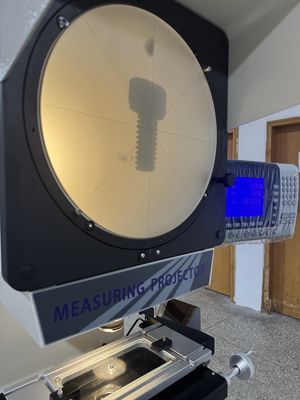

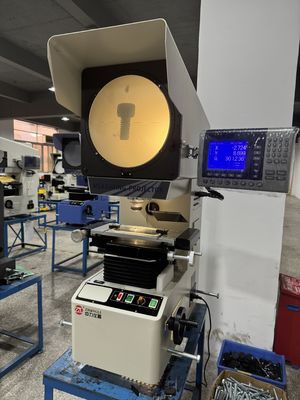

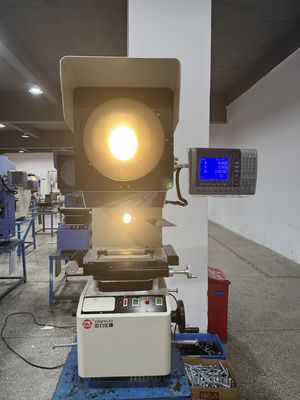

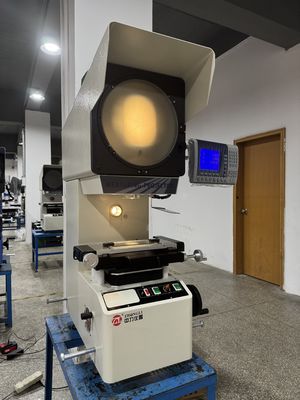

Projector Vertical Projector de medição de amostras
>>>Este instrumento é um projetor vertical desenvolvido pela nossa empresa, com as seguintes características:
O projetor de medição digital da série ZL-1500 é um instrumento de medição de precisão e alta eficiência que integra óptica, mecânica e eletrônica.É amplamente utilizado em indústrias como máquinas, instrumentos, eletrónica e indústria leve; bem como em universidades, institutos de investigação e departamentos de calibração de metrologia.
Este instrumento pode medir eficientemente as dimensões de contorno e formas da superfície de várias peças de trabalho de forma complexa, tais como modelos, peças estampadas, camas, fios, engrenagens,e cortadores de moagem de forma.
O sistema óptico deste produto é de alta qualidade, com imagem clara da lente objetiva e ampliação precisa..08%; o erro de indicação de coordenadas de medição pode atingir (3+L/200) μm. É equipado com uma impressora em miniatura e um interruptor de pé dedicados, tornando a saída de dados e a amostragem extremamente convenientes.A imagem da peça pode ser uma imagem positiva ou uma imagem invertida.
Este instrumento pode inspecionar eficientemente os contornos e formas da superfície de várias peças de trabalho complexas, tais como modelos, peças estampadas, camas, parafusos, engrenagens, formando fresadoras e outras ferramentas,Ferramentas de corte, peças, terminais, relógios e diamantes.
Tem uma ampla gama de aplicações e é amplamente utilizado em indústrias como máquinas, moldes, instrumentos, eletrônicos e indústria leve.É um dispositivo de calibração metrológica indispensável para laboratórios de metrologia e oficinas de produção.
Precisão de medição do instrumento: (3 + L/200) μm
Resolução do ecrã digital das coordenadas X e Y: 0,0005 mm
Sistema de processamento de dados: DP100 sistema multifuncional de processamento de dados, com exibição completa em chinês, capaz de amostragem em vários pontos, rotação de coordenadas, detecção de ponto, linha, distância e ângulo,Saída de dados RS-232, e visualização dos gráficos de medição.
A elevação do eixo Z deste projetor usa um método de transmissão ferroviária, aumentando a estabilidade e a durabilidade do corpo da máquina.O projector produz imagens claras com proporções de ampliação precisas.
ZL-1509 Parâmetros técnicos:
| Nome |
Dados |
Observação |
| Tamanho da mesa de metal (mm) |
340×152 |
|
| Tamanho da mesa de vidro (mm) |
196×96 |
|
| X Traço ((MM)) |
150 |
|
| Y Traço ((MM) |
50 |
|
| Z Traço ((MM) |
100 ((Incluir foco) |
|
| Precisão de medição |
3+L/200 |
|
| Resolução do ecrã X,Y |
0.0005mm |
|
