Resumo do Produto:
A máquina de resistência à chama de cabos e fios atende aos requisitos da UL1581-2001, que seção de 1060 (queima vertical e teste FT1), 1061 (teste de queima de cabos), 1080 (teste de queima VW-1), 1090 (teste de queima de
fios de equipamentos elétricos) e 1100 (A amostra de teste orientada horizontalmente / teste de queima FT2)
Composição do Equipamento:
Máquina de teste + sistema de controle + sistema de controle de queima estendida de alta precisão + teste de temperatura
sistema + equipamento de teste e dispositivo de teste + ar de queima e sistema de controle de fluxo)
Dispositivo de teste:
| modelo |
Câmara resistente à chama de cabos e fios |
| principais acessórios |

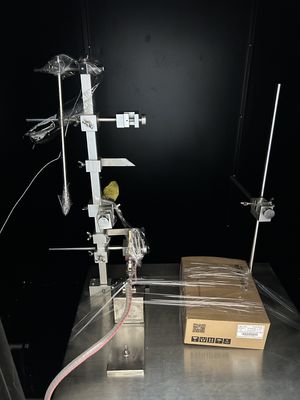

suporte de teste e maçarico de queima |
| suporte de teste |
aço inoxidável S304. Suporte vertical e horizontal |
| maçarico de queima |
ASTM D 5025-99 |
| potência padrão |
tocha vertical:500W |
| tocha horizontal:225W |
| cdiâmetro da cratera |
0,90±0,03mm |
| lâmpada da cratera longa |
1,60±0,05mm |
| a altura da tocha para a entrada de ar |
102mm |
| ângulo da lâmpada da tocha |
horizontal 90°, vertical 20° (Eixo verticalpermanece em
o plano vertical e mantém 20graus em
direção vertical.)
|

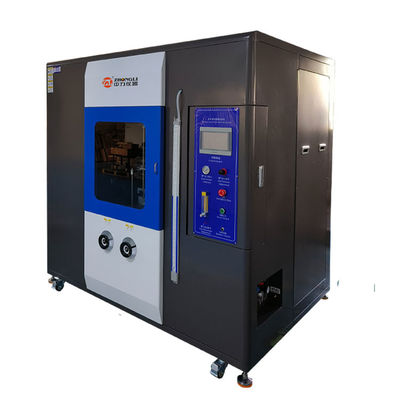

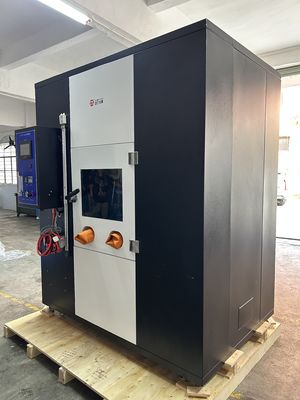

Câmara de teste:
A,esta câmara é feita de aço inoxidável, que possui as características de boa aparência e ferrugem corrosão.
B,O sistema de ventilação e liberação de fumaça está na parte superior da câmara, portanto, o gás de exaustão seria liberado da câmara após a conclusão do teste (este preço não incluirá o custo de adição de sistemas deprocessamento ambiental de acordo com os requisitos ambientais.

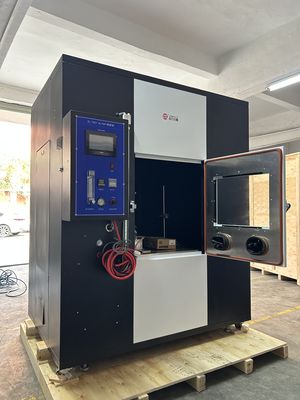

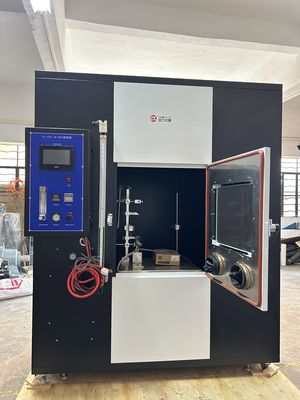

C,A porta de vidro de aço é definida na frente da câmara para facilitar a observação da situação do teste.
D,O painel de operação é definido à direita da porta observada para facilitar a observação da situação do teste.
E,especificação da câmara de teste:200X120X200(CM),cubagem:4.8m3
Sistema de controle:
(1)tela sensível ao toque inteligente + controle PLCttempo de teste, frequência de teste e tempo estendido podem ser definidos e registrados por tela sensível ao toque. Possui a característica de alta inteligência, operação do tipo menu, resultado de teste simples, intuitivo e preciso
(2)modelo de controle de relé de tempo:O tempo de teste, a frequência de teste e o tempo estendido são controlados por relé tradicional para garantir a precisão do teste resultado. (tempo de queima 0~999.9S, tempo de parada de queima: 0~99.9s frequência de queima: 1~9999 tempo estendido 0~999.9S)
Sistema de controle estendido:
Sistema de controle de queima estendida de alta precisão (sistema de controle fotográfico),registra automaticamente o tempo de parada da queima e sem registro manual para reduzir as tolerâncias de teste.
Sistema de teste de temperatura:
(1)Sensor térmico(tubo de cobre e termopar)-- Construção de tubos de cobre metálico com alta condutividade, chama de 20 mm para tubo de 1,75 g, chama de 125 mm para tubo de 10 g.
(2)Termopar tipo K com tubo de aço inoxidável de 0,5 mm de diâmetro como revestimento.
(3)Lista de temperatura PID inteligente combinada com termopar tipo K, a indicação pode ser superior a 1000℃.
Sistema de controle de ar de queima e fluxo de ar:
A,ar de queima:metano(pureza de 98%,testificar por certificação do fornecedor,o número térmico é 998BTU
(Britânico térmico unidade)/cúbico pés.37,1 por metro cúbico mega joule(fornecer para si mesmo).
B,sistema de controle de queima:
(1)principalmente incluem: medidor de vazão,válvulas redutoras de pressão
(2)Medidor de vazão:emenda pelo critério D3195 com um medidor de vazão cuja precisão é de pelo menos 2%. A escala de fluxo é de 1000ml/min.
(3)Válvulas redutoras de pressão de queima:1 EA,o fluxo de ar pode ser deslocado para 10 libras/polegada cúbica.
