BS 6387 IEC60331 BS8491 Máquina de ensaio de resistência ao fogo de fios e cabos

BS 6387 IEC60331 BS8491 Máquina de ensaio de resistência ao fogo de fios e cabos

Fogo de fios e cabos Máquina de ensaio de resistência (dispositivo de ensaio de resistência ao fogo):

Conformidade com as normas:

Conformidade com a norma britânica de cabos resistentes ao fogoBS 6387-2013"Especificação dos requisitos de desempenho dos cabos para manter a integridade do circuito em condições de incêndio";

Também cumpreCapacidade de produção:

Conformidade com a norma BS 8491-2008 "Métodos de avaliação da integridade contra incêndio de cabos de grande diâmetro utilizados como componentes de sistemas de controlo de fumo e calor e outros sistemas específicos de segurança contra incêndio".

GB/T19216.11-2003/IEC60331-11:1999 "Teste de integridade de linha para cabos e cabos ópticos em condições de incêndio Parte 11: Dispositivo de ensaio - Fonte de alimentação única de fogo com temperatura de chama não inferior a 750°C";

Totalmente em conformidade com a norma GB/T19216.21-2003/IEC60331-21.1999 "Teste de integridade de linha para cabos e cabos ópticos em condições de incêndio Parte 21: Procedimentos e requisitos de ensaio - Tensão nominal 0,6/1.0 KV e cabos inferiores";

GB/T19216.23-2003/IEC60331-23:1999 "Teste de integridade de linha para cabos e cabos ópticos em condições de chama Parte 23: Procedimentos e requisitos de ensaio - Cabos de dados";

Norma de ensaio GB/T19216.25-2003/IEC60331-25:1999 "Ensaio de integridade de linha para cabos e cabos ópticos em condições de chama Parte 25: Procedimentos e requisitos de ensaio - Cabos ópticos";

Também está em conformidade com a norma GB/T 19666-2019 "Regras gerais para fios e cabos retardadores de chama e resistentes ao fogo";

Parâmetros principais (características de resistência ao fogo):

Estação de ensaio:1 estação, uma amostra é testada de cada vez.

Tamanho do produto de ensaio:comprimento> 1200 mm.

Esta máquina possui um total de 3 anéis de suporte de fio.É adequado para testar se o cabo ou o cabo óptico mantém a integridade da linha quando a chama não é inferior a 750°C.

Blowtorch:A Venturi é uma empresa de fabricação própria, com um soprador de propano mixto com 500 mm de comprimento.

Temperatura da chama:450° ≈ 950° ajustável.

Gás de combustão:Propano com uma pureza de 98% (preparado pelo cliente).

Gás de apoio à combustão:Ar comprimido (a pressão do ar deve ser superior a 10 Mba) fornecido pelo cliente.

Sistema de detecção de temperatura:Termocouple de aço inoxidável importado do tipo K. (O material tem uma resistência à temperatura superior a 1100°).

Fluxo de ar:20-200 L/min.

Fluxo de propano:2.5-25 L/min.

Dispositivo de ignição:ignição automática.

Esta máquina está equipada com um poderoso sistema de escape. Quando o ensaio for concluído, o poderoso ventilador de escape pode expelir o gás de escape da caixa em pouco tempo.

O chassi adota uma estrutura divisória de duas camadas, com algodão de isolamento de alta temperatura no meio, o que reduz efetivamente a temperatura da parede exterior durante o ensaio < 45°

Requisitos de alimentação:AC380 (± 10%) V/50HZ.

Intervalo de flutuação de tensão admissível: 380V±10%.

Intervalo de flutuação de frequência admissível: 50 Hz±1%.

Potência de funcionamento da máquina:1 kW.

O sistema de escape está situado na parte superior do chassi, o que permite descarregar eficaz e rapidamente os gases de escape.Existem várias entradas de ar no fundo para garantir o teor de oxigénio na caixa durante o ensaio, tornando os resultados dos ensaios mais precisos.

Uma porta é instalada na parte da frente e uma janela de vidro temperado na porta, de modo a que a situação de ensaio possa ser observada a qualquer momento.A porta está fechada para evitar que as substâncias nocivas produzidas pela combustão poluam o ar interior.

Sistema de medição da temperatura: 2 termopares do tipo K são instalados nos lados esquerdo e direito, a 70 mm acima do soprador, e as duas cabeças do termoparo estão separadas por 250 mm.

Partes, materiais e funções:

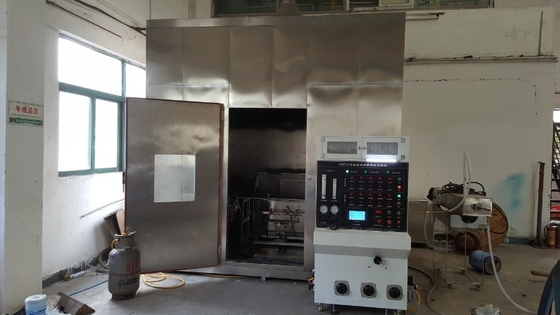

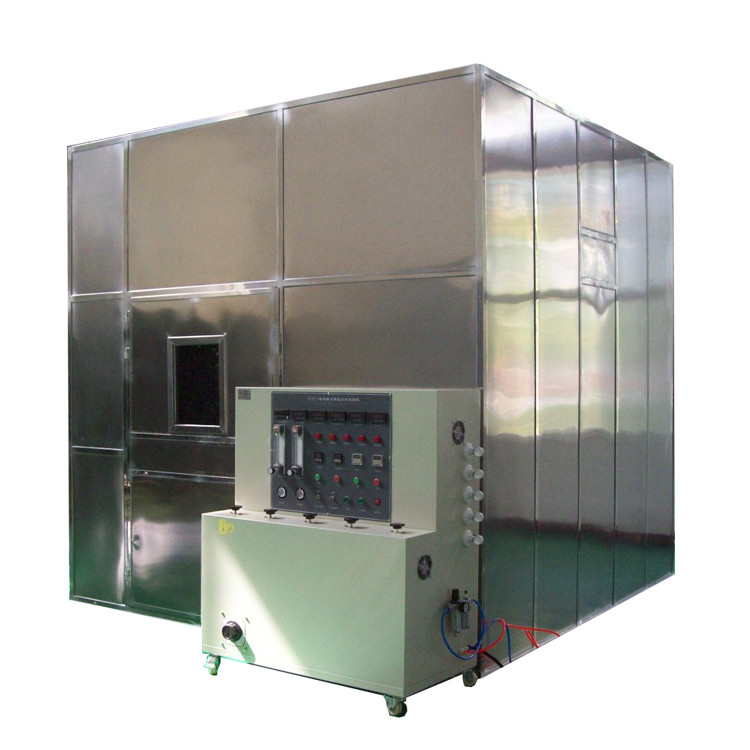

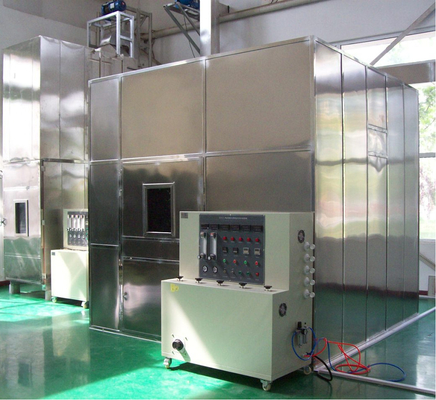

Câmara de combustão: dimensões internas: 3M × 3M × 3M, 27 metros cúbicos no total.

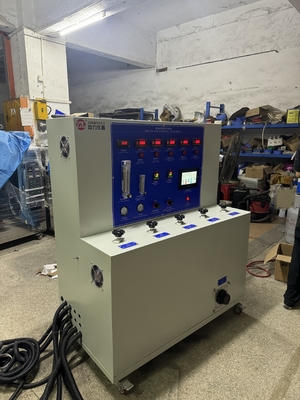

Caixa de controlo:A caixa de controlo é feita de chapa de aço inoxidável, processada por máquinas-ferramenta CNC, e tem uma bela forma de arco.

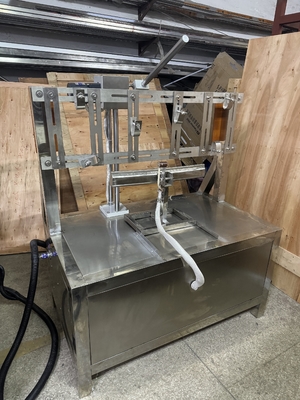

Dispositivo de combustão:Este dispositivo é composto por 30*30 perfis de alumínio, que são leves, bonitos, fáceis de mover e limpar.

Sistema de controlo:

O sistema de controlo de relé é adotado, e todos os componentes eletrónicos são marcas nacionais líderes, o que pode garantir melhor o desempenho e a precisão de detecção da máquina.

Dispositivo de detecção contínua: durante o ensaio, a corrente passa por todos os núcleos do cabo,e os três transformadores monofásicos têm capacidade suficiente para manter a corrente de fuga máxima admissível de 3A sob a tensão de ensaioUma lâmpada é ligada a cada fio central na outra extremidade do cabo, e uma corrente de quase 0,25A é carregada na tensão nominal do cabo.Quando a amostra tiver um curto-circuito/interrupção durante o ensaio, um sinal é emitido.

O equipamento tem os seguintes dispositivos de protecção de segurança: sobrecarga de potência, protecção contra curto-circuito, protecção contra sobrecarga do circuito de controlo.

Condições ambientais:

O solo é plano, bem ventilado e não contém gases e poeiras inflamáveis, explosivos e corrosivos.

Não há nenhuma fonte de radiação eletromagnética forte nas proximidades.

Há um espaço de manutenção adequado em torno do equipamento.

Temperatura:5°C-30°C

Pressão do ar:86 ‰ 106 kPa.

O local de instalação do utilizador é necessário para configurar os interruptores de ar e de alimentação de

capacidade correspondente para o equipamento, e este interruptor deve ser independente e dedicado a este equipamento.

Quando o equipamento não estiver a funcionar, a temperatura ambiente deve ser mantida dentro de +0~45°C e o dispositivo de combustão por vibração deve ser colocado fora da caixa de combustão.
