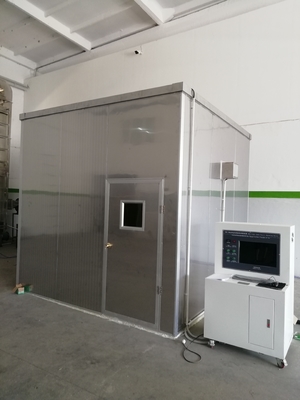

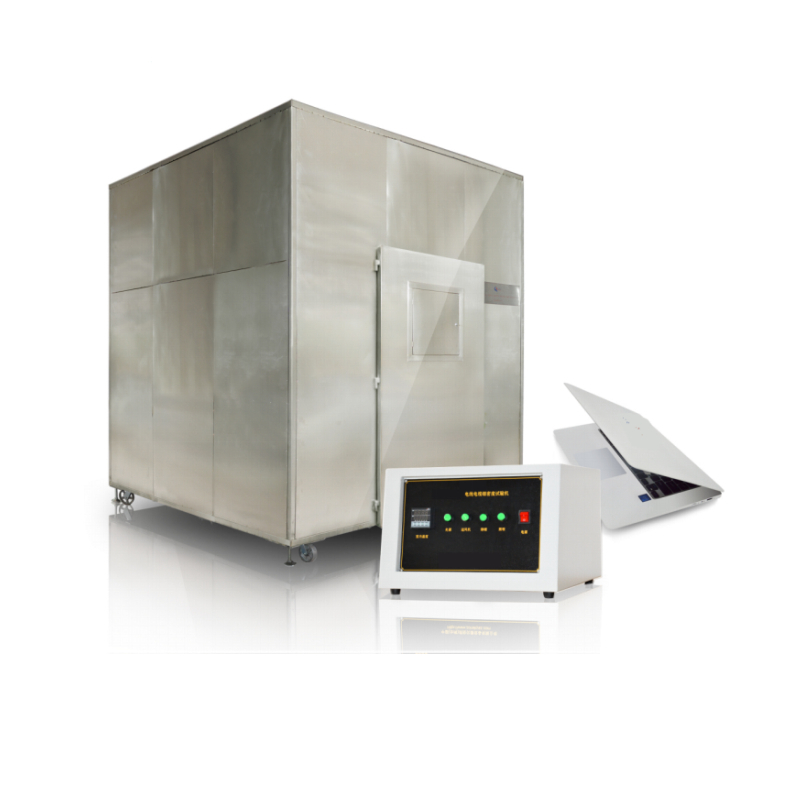

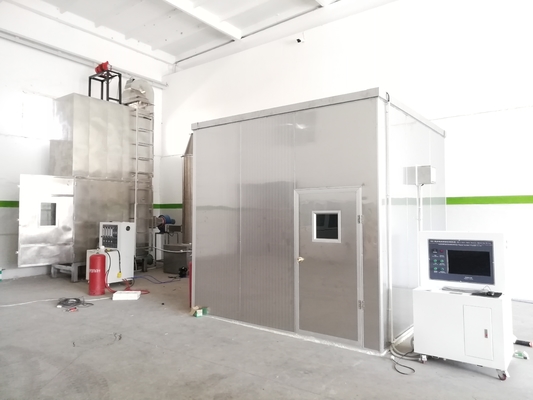

Máquina de Teste de Densidade de Fumaça para Fios e Cabos ASTM E622 IEC61034
1. Âmbito de aplicação:
É usado para determinar a concentração de fumaça liberada quando cabos e cabos ópticos são queimados sob condições específicas.
2. Atende ao padrão:
Conforme GB/T17651.1～2-1998 e IEC61034-1:1997, IEC61034-2:1997 "Determinação da Densidade de Fumaça de Cabos e Cabos Ópticos Queimando sob Condições Específicas".
3. Principais características:
3.1 Esta máquina de teste é projetada de acordo com a Parte 1 (Aparelho de Teste) e Parte 2 (Procedimentos e Requisitos de Teste) na norma GB/T17651.1~2-1998, a luz de densidade de fumaça do cabo ou cabo óptico queimando sob condições específicas. O sistema de medição consiste em uma fonte de luz, um receptor de fotocélula de silício e um sistema de computador. A luz gerada pela fonte de luz passa pelo laboratório de densidade de fumaça de 3m×3m×3m e forma um feixe uniforme com um diâmetro de 1,5m±0,1m na parede oposta à fonte de luz. A fotocélula instalada no centro do feixe detecta a intensidade do feixe da fonte de luz. Quando uma grande quantidade de fumaça é gerada na câmara de combustão devido à queima de cabos ou cabos ópticos, a fumaça absorve uma parte da fotoeletricidade, e a intensidade do feixe que atinge a célula fotovoltaica de silício é enfraquecida. A transmitância da resposta linear é.
3.2 Este instrumento envolve conhecimento profissional em mecânica, óptica e eletrônica. É um produto mecatrônico com as vantagens de estrutura razoável, desempenho estável e fácil operação. Possui uma interface de operação WINDOWS XP, estilo LabVIEW e um mecanismo de segurança perfeito. Durante o teste, os resultados da medição são exibidos em tempo real e a curva perfeita é desenhada dinamicamente. Os dados podem ser salvos permanentemente, recuperados e impressos, e o relatório pode ser impresso diretamente.
4.A Câmara de Combustão:
4.1 Use aço inoxidável SUS304 com uma espessura de 1,5 mm para ser fixado no suporte de passagem quadrada para formar toda a câmara de combustão cúbica.
4.2 Dimensões internas: C3000*L3000*A3000(mm)
4.3 Estrutura: Há uma janela de observação de vidro na frente e uma janela de vedação transparente na parede oposta em ambos os lados, o tamanho é: 100mmx100mm, deixe o feixe de luz do dispositivo fotométrico horizontal passar, e a altura do centro da janela de vedação do chão é de 2150mm. Existem vários orifícios de ventilação na parte inferior, os orifícios de ventilação são 100x500mm (50 centímetros quadrados)
4.4 A parte superior é equipada com um exaustor.
5. Sistema de Medição Óptica:
5.1 Fonte de luz: lâmpada halógena de quartzo importada, potência nominal: 100W; Tensão nominal: 12V Precisão: ±0,01V; Fluxo luminoso nominal: 2000～3000Lm, Temperatura de cor nominal: 2800K～3200K, atender aos requisitos de GB/T17651.1 5.2, Fornecer 15 fontes de luz sobressalentes.
5.2 Receptor: É uma célula fotovoltaica de silício, o sinal é amplificado pela placa e inserido no computador através da placa I/O, que atende aos requisitos de GB/T17651.1, e a resposta espectral corresponde ao medidor de luz do Comissário Internacional de Iluminação (CIE).
5.3 Instalação: Instale em uma extremidade de um tubo com um comprimento de 150, e a outra extremidade é uma janela à prova de poeira. A parede interna do tubo é preta brilhante e anti-reflexo.
5.3 Transmitância de luz de 0% significa que nenhuma luz passa, e transmitância de luz de 100% é completamente desobstruída.
5.4 Faixa de transmitância mensurável (0～100)%;
6. Fonte de fogo padrão:
6.1 A fonte de fogo é 1,0L de configuração de álcool: 90% etanol, 4% metanol, 6% água
6.2 Placa de álcool (barco de queima): espessura de aço inoxidável 1,0 mm, superfície inferior: 210x110mm, superfície superior: 240x140mm, altura 80mm;
6.3 Posição de instalação: A distância entre a bandeja de álcool e o chão é de 100 mm, para que o ar possa circular.
7.A Mistura de Fumaça:
Use um ventilador de mesa para distribuir a fumaça uniformemente na câmara de combustão. A altura do eixo do ventilador é de 250 mm do chão, a parede é de 500 mm e o volume de ar é de 7 metros cúbicos por minuto. O ar é soprado horizontalmente por um ventilador durante o teste.
8.Teste em Branco:
O objetivo é ajustar a temperatura na câmara de combustão para atingir a temperatura especificada e queimar a lâmpada de álcool para fazer com que a temperatura da câmara de combustão atinja: 25±5℃.
9. Dispositivo de Medição de Temperatura:
Um sensor de temperatura é instalado na superfície interna da porta a uma altura de 1,5M do chão e 0,5M da parede. Monitore a temperatura do laboratório.
10. Conforme o teste de combustão aprovado na Seção 10 de GB/T17651.1-1999.
11. Parte de controle:
11.1 Placas de alta precisão são usadas, e todos os componentes de alta qualidade são usados para garantir a operação de alta qualidade e alta velocidade do sistema e a natureza avançada. O processo de teste da placa de alta precisão importada + método de controle automático PID é o método de controle mais avançado, seguro, confiável e conveniente. Realize o controle de detecção automática, complete automaticamente o trabalho de detecção, interface de exibição amigável e amigável, torne o trabalho de detecção mais rápido e preciso. O computador host é projetado com software de configuração, que pode gerar automaticamente curvas de controle de temperatura e saída de relatório. Aquisição de dados e imprimir resultados de teste.
11.2 tem as vantagens de estrutura razoável, desempenho estável, fácil operação, etc. Adota interface de operação WINDOWS XP, estilo LabVIEW e mecanismo de segurança perfeito. Durante o teste, os resultados da medição são exibidos em tempo real e a curva perfeita é desenhada dinamicamente, e os dados podem ser salvos permanentemente, recuperados e impressos.
11.3 Computador: um notebook industrial dedicado
11.4 um conjunto de software, atualização gratuita para a vida.
12. Condições Ambientais de Uso:
| 12.1 O chão é plano e bem ventilado, livre de gases e poeiras inflamáveis, explosivos e corrosivos. |
| 12.2 Não há fontes de radiação eletromagnética fortes nas proximidades. |
| 12.3 Espaço de manutenção apropriado é reservado ao redor do equipamento. |
| 12.4 Temperatura: 5℃～30℃. |
| 12.5 Pressão do ar: 86～106kpa. |
| 12.6 AC220V/50HZ. |
| 12.7 A faixa de flutuação de tensão permitida: 220V±10%. |
| 12.8 Faixa de flutuação de frequência permitida: 50Hz±1%. |
| 12.9 O usuário é obrigado a configurar um interruptor de ar e energia da capacidade correspondente para o equipamento no local de instalação, e este interruptor deve ser independente e dedicado ao uso do equipamento. |
| 12.10 Quando o equipamento não estiver funcionando, a temperatura do ambiente deve ser mantida entre +0～45℃. |
| 12.11 Toda a câmara de combustão deve ser aterrada. |
