Resumo

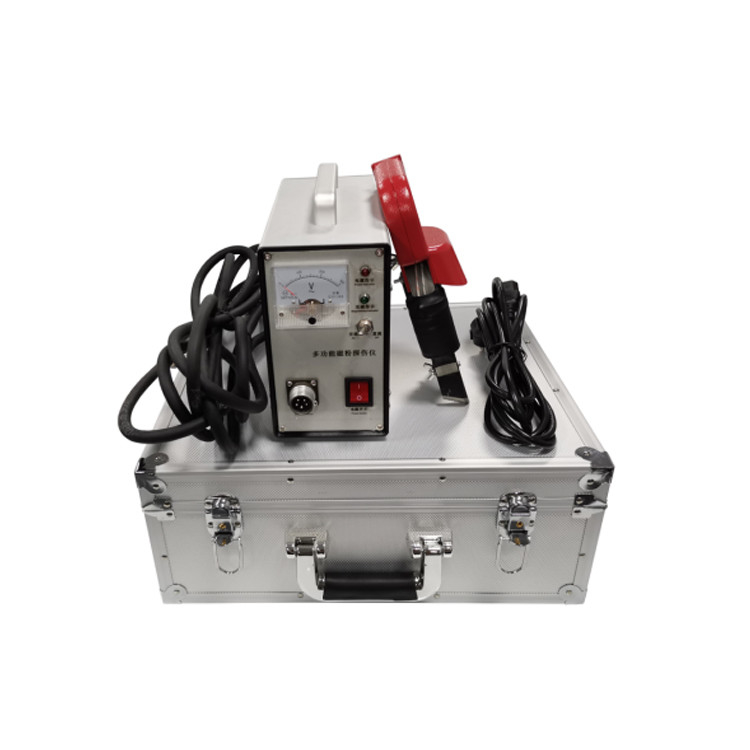

O modelo ZL-YW601C é um detector de defeitos por partículas magnéticas que utiliza um garfo magnético para magnetizar peças ferromagnéticas com magnetização AC e DC. Ele pode magnetizar várias peças, incluindo magnetização local para peças grandes, e pode ser usado como um método aditivo de detecção de defeitos magnéticos e método de detecção de defeitos magnéticos remanescentes.
O instrumento utiliza SCR para formar uma chave sem contato com baixo ruído e longa vida útil. O instrumento é pequeno em tamanho, leve, com grande força de elevação e juntas ajustáveis, especialmente adequado para soldas planas, soldas de filete, vasos de pressão, tubulações e a detecção de peças com formatos complexos. A saída do instrumento é de baixa voltagem, o que é mais adequado para as ocasiões em que alta voltagem não é permitida para entrar no equipamento para detecção de defeitos.
O detector de defeitos possui função de magnetização AC e DC. Ele pode ser equipado com sondas tipo A, tipo D, tipo E e tipo O. A máquina pode ser magnetização de retificação de onda completa DC, a magnetização AC pode detectar defeitos mais profundos da superfície.
Indicadores técnicos
| Item |
ZL-YW601C |
| Tensão de entrada |
AC 220V ± 10%V |
| Tensão de saída |
AC 36V |
| Corrente de saída |
＞10A |
| Força de elevação |
Sonda tipo A AC ≥ 44N (4,5kg), DC ≥ 177N (18,1 kg);
Sonda tipo D AC ≥ 44N (4,5kg), DC ≥ 177N (18,1 kg);
Sonda tipo E AC ≥ 118N (12 kg)
|
| Taxa de carga temporária |
50% |
| Sensibilidade de detecção |
Peça de teste tipo A 1 # exibe claramente |
| Dimensão da unidade principal |
230×160×120mm (C×A×L) |
| Peso |
5㎏ |
| Passo do polo de magnetização |
Sonda tipo A, para 0～200mm, ajustável;
- sonda tipo, 150mm para tipo fixo,
- 0～240mm ajustável com junta articulada;
A distância central do núcleo da sonda tipo E de duas sondas adjacentes é
95×100mm;
Sonda tipo O diâmetro interno de φ150mm
|
| Modo de magnetização |
Dois tipos de magnetização: AC e DC |
Características estruturais:
O instrumento adota interruptor controlado por silício, a saída de baixa voltagem é segura e confiável, a sonda adota dois tipos fixos e ajustáveis, a sonda ajustável pode ser ajustada de acordo com a forma de diferentes partes do espaçamento da sapata polar, e tem bom contato.
Uso operacional:
Insira o plugue redondo do cabo de alimentação na tomada de alimentação de três pinos do instrumento e insira o plugue monofásico do cabo na tomada da placa de distribuição da rede elétrica (deve haver um fio terra sólido) ligue o interruptor de alimentação do instrumento e a luz indicadora acenderá para mostrar que o circuito foi conectado à fonte de alimentação.
Insira os plugues de aviação em ambas as extremidades do cabo na tomada do instrumento e na tomada da sonda, respectivamente.
Para que a sonda e a superfície da peça a ser explorada entrem em bom contato, pressione o botão de magnetização na sonda, a luz indicadora de magnetização, indicando que a peça foi magnetizada.
Desligue o interruptor de alimentação do instrumento e o interruptor principal na placa de distribuição da rede quando parar de usá-lo.
Cuidados:
Ao usar o instrumento, a sonda e a peça a ser sondada devem estar em bom contato antes de pressionar o botão de magnetização, caso contrário, a corrente na bobina aumentará e queimará o fusível, ou até mesmo danificará o SCR.
Se você precisar ajustar o espaçamento do polo magnético, solte a porca borboleta na junta ajustável para alterar o espaçamento do polo magnético e, em seguida, aperte a porca para trabalhar.
