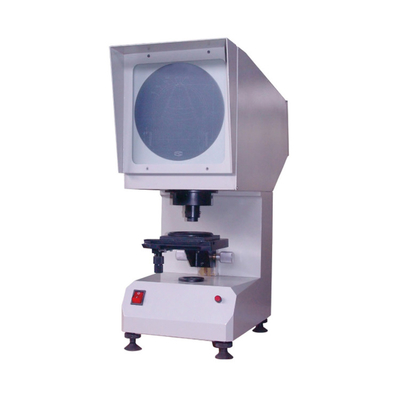

Projector de perfil U/V com tela de projeção de 200×200 mm e banco de trabalho de elevação horizontal longitudinal

Projector de detecção Especimens de impacto Profil U/V Notch Projector Especimens de medição Projector

Descrição do desempenho:

ZL-2123 impact sample notch projector is a special optical instrument designed and developed by us based on the actual needs of domestic users and the requirements for impact sample notch in GB/T229-2007 "Metal Shabi Pendulum Impact Test Method" for Metal Shabi Pendulum Impact Testing MethodEste instrumento utiliza o método de projecção óptica para alargar e projetar o contorno da amostra de impacto medida em forma de V ou U no ecrã de projecção.e compará-lo com o diagrama de amostra padrão da amostra de impacto em forma de V e U na tela de projeção para determinar se a amostra de impacto detectada é qualificadaAs suas vantagens são a sua operação simples, a sua inspecção intuitiva e a sua elevada eficiência.

Principais indicadores técnicos:

1Diâmetro do ecrã de projecção: 200 × 200 mm

2. Tamanho da bancada de trabalho:Tamanho da bancada de trabalho quadrada: 110×125mm,Diâmetro da bancada de trabalho quadrada: 90mm,Diâmetro do vidro da bancada de trabalho: 70mm

3- Percurso da bancada de trabalho: longitudinal: ±10 mm, horizontal: ±10 mm, levantamento: ±12 mm

4- Faixa de rotação da bancada de trabalho: 0° 360°

5- Ampliação do instrumento: 50X.

Magnificação da lente: 2,5X

Magnificação do objetivo de projecção: 20x

6Fonte luminosa (lâmpada de tungstênio halogênio): 12V 100W

7Fornecimento de energia: 220V 50Hz

8Dimensões: 515 × 224 × 603 mm

9Peso: 20 kg

Configuração do equipamento principal:

Unidade principal do projetor - uma unidade

Mãos de regulação da base - quatro peças

Cabo de alimentação - uma peça

Lâmpadas de halogénio - duas peças

Chapa de vidro plano - uma peça
