Máquina de ensaio de borracha:

Máquina de borracha.pdf

●Princípio:

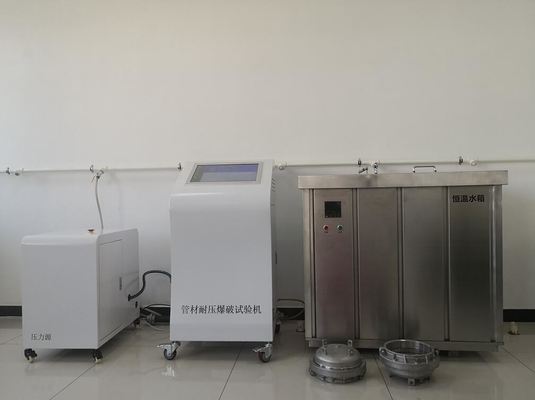

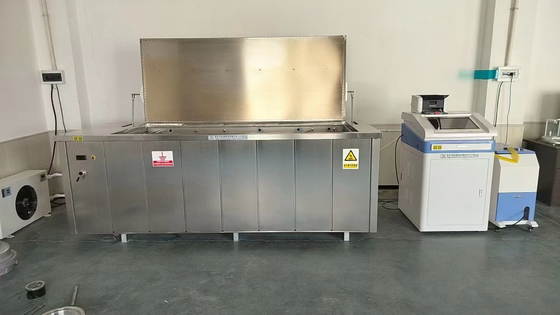

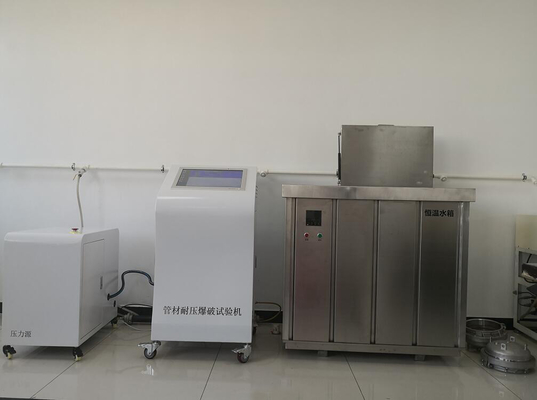

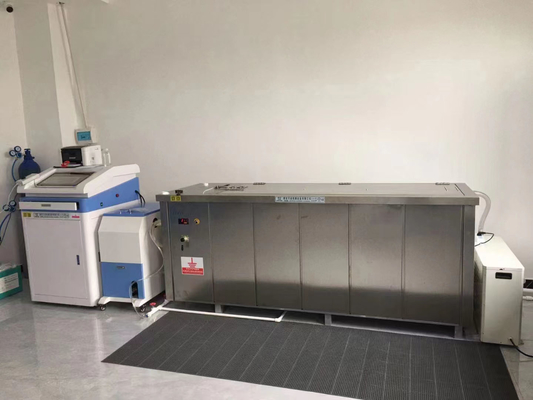

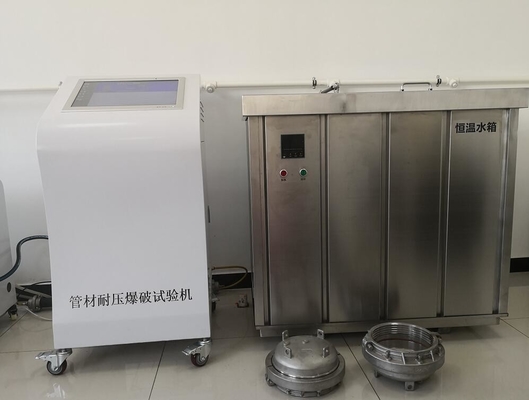

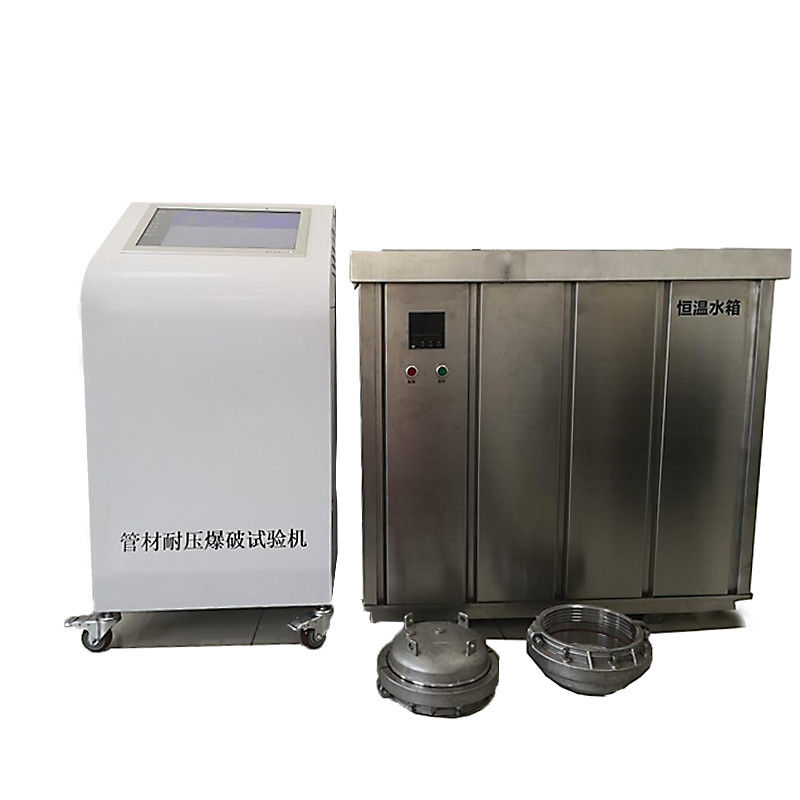

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes, PP-R, tubos de PP, etc.) -B, PE-X, PERT, PVC-O, PVC-U, PVC-M, PVC-C, tubos reforçados com esqueleto de malha de aço,e tubos compostos de alumínio e plástico e outros tubos) a pressão interna constante e temperatura constante por um longo tempo Sob o teste de falha de pressão internaO equipamento é um modo de trabalho totalmente automático sem supervisão, e o operador pode sair depois de carregar a amostra.As curvas e os dados experimentais são registados automaticamenteSe a amostra estiver danificada no meio, o experimento será automaticamente encerrado.

●Utilização do equipamento e vantagens:

É utilizado para determinar o ensaio de danos por pressão interna de vários tubos, tais como tubos termoplásticos,tubos compostos e tubos compostos de alumínio-plástico sob pressão interna constante e temperatura constante durante muito tempo.

Os componentes-chave do equipamento são todos importados com embalagens originais para garantir a precisão e eficiência do equipamento;O transmissor de pressão adota um sensor de alta sensibilidade importado do Reino Unido com um tempo de resposta de 3 milissegundos, o que pode prevenir eficazmente o problema do atraso de resposta dos equipamentos; a válvula eletromagnética importada dos Países Baixos tem uma vida útil de até 2 milhões de vezes,A Itália importou bombas de êmbolo de alta pressão, a pressão máxima pode atingir 260 bar, para assegurar o fluxo, mantendo a pressão, para assegurar o ensaio hidrostático e o ensaio de explosão da tubulação de alta pressão;Modo de funcionamento totalmente automático sem supervisãoApós a instalação do dispositivo e o início do ensaio, o computador inicia todo o processo de monitorização.O equipamento irá automaticamente alarmar e gravar e encerrar a experiênciaSe a pressão interna for inferior ou superior à pressão de regulação, o equipamento deve ser equipado com um sistema de controlo de pressão para controlar a pressão de regulação.o dispositivo irá equilibrar automaticamente em um curto espaço de tempoA aplicação do reservatório de água horizontal reduz muito a dificuldade de operação e o operador pode facilmente completar a operação de inserção ou retirada da amostra.Para ensaio com água quente e ensaio de grande diâmetro, pode ser equipado com um dispositivo de levantamento de amostras, poupando tempo e esforço.

Cada estação pode fazer o ensaio hidrostático e o ensaio de jato e trabalhar de forma independente.

●Indicadores técnicos:

◆Múltiplas amostras (1-50 estações) controlam independentemente a pressão de ensaio e o tempo de ensaio;

◆Intervalo de pressão:0-16MPa (configuração arbitrária);

◆A pressão máxima de funcionamento do sistema de pressão principal da estrada é de 26,00 MPa;

◆Bomba de pistão de alta pressão

(a)Pressão:0-260 bar(2) Fluxo:16-20L/min

(3) Velocidade:1200 rpm/min(4) Diâmetro de três mergulhadores:16 mm

◆Precisão do controlo da pressão: +2% do limite superior do valor da pressão de ensaio, -1% do limite inferior do valor da pressão de ensaio;

◆Resolução do valor de pressão:0.001MPa;

◆Transmissor de pressão:A frequência de amostragem da pressão de ensaio é de 0,3 milissegundos;

◆Intervalo de controlo da temperatura:15-95°C (configuração arbitrária);

◆Precisão do controlo da temperatura:Diferença média de temperatura ± 1°C;

◆Intervalo de tempo:0-9999h;

◆Precisão do tempo:1%;

◆Potência do host:3 kW; potência do reservatório de água de temperatura constante 20 kW (de acordo com o tamanho do reservatório de água)

◆Fonte de alimentação:380V/60hz (alimentação trifásica de cinco fios);

◆Dimensões:

Anfitrião:710 mm x 780 mm x 1200 mm (Longo x Largura x Altura)

Estação hidráulica:680 mm x 400 mm x 700 mm (Longo x Largura x Altura)

Tanque de água de temperatura constante (o tamanho específico é selecionado de acordo com o contrato)

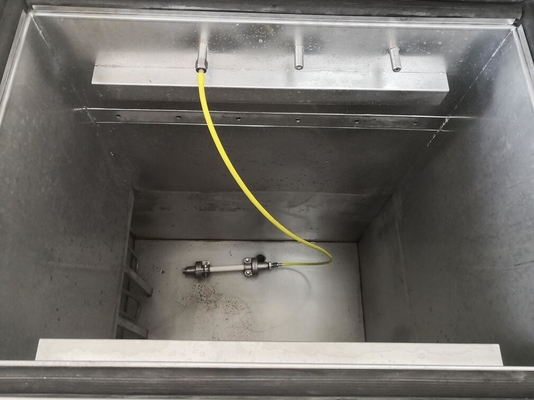

◆O reservatório de água de temperatura constante está equipado com um dispositivo pneumático de abertura e fechamento.pode ser equipado com um dispositivo automático de levantamento e aterragem de amostras.
